水处理系统

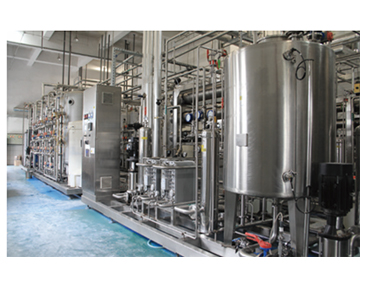

3-3 水处理系统

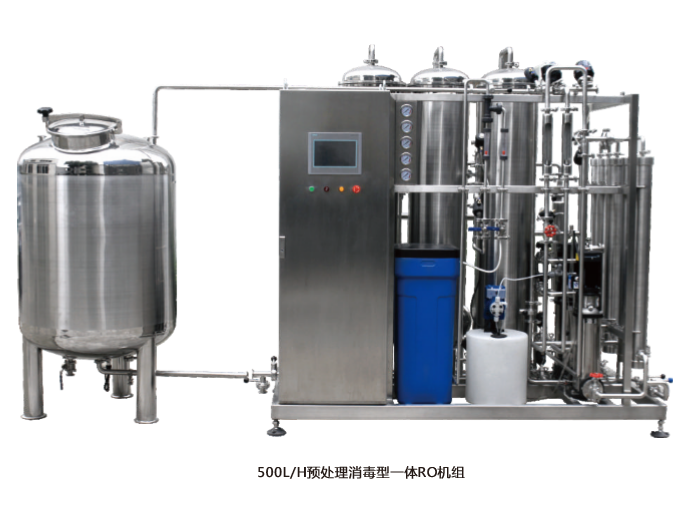

纯水系统一般包括预处理系统、反渗透及EDI主机、 分配系统和配套的辅助设备。 其中预处理包括多 介质过滤器、活性炭过滤器、软化器或阻垢剂添加设备、 热交换器和保安过滤器等。 反渗透及EDI主机作为纯水系统最主要的脱盐装置,可选为:一级RO、二级RO、一级RO+EDI、二 级RO+EDI等多种组合。 分配系统用于纯水存储、输送、消毒、监测等。辅助设备主要是循环式化学清洗消毒装置。
特性优点

将预处理、主机、分配与清洗系统独立分开,模块化设计,组合灵活,适应性强
可提供预处理、主机及分配的热水消毒
文件与验证
小型设备整体设计,工厂完成调试,交给客户即可使用
特有的自冲洗系统及自动循环,延长化学清洗周期

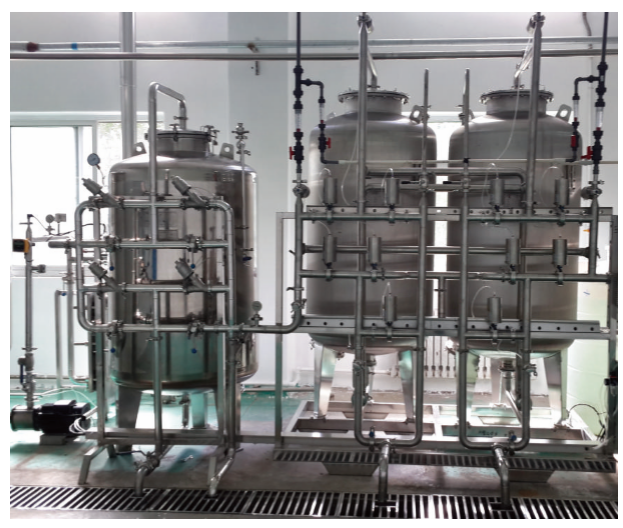

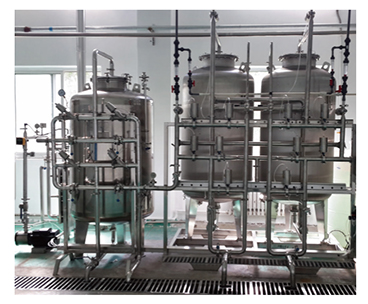

砂滤、炭滤和软化器
水处理系统的预处理一般包括气冲式多层石英砂过滤器、活性炭过滤器、阳离子交换过滤器、 保安过滤器作前缀处理,去除水中的胶体、有机物、悬浮物、余氯、5μm以上的微颗粒以及有 效降低水中总硬度。

特性优点
根据客户要求可进行巴氏消毒。
整机或功能模块化设计, 占地面积小、 便于功能 区分与操作。
根据用户要求可对流量、压力、 电导、 SDI、 硬 度及余氯等进水指标在线监测。
由自动多路阀或自动阀门组合全自动控制 , 自动 操作与记录。
采用304/316L不锈钢加工制作,内村专业级防腐。

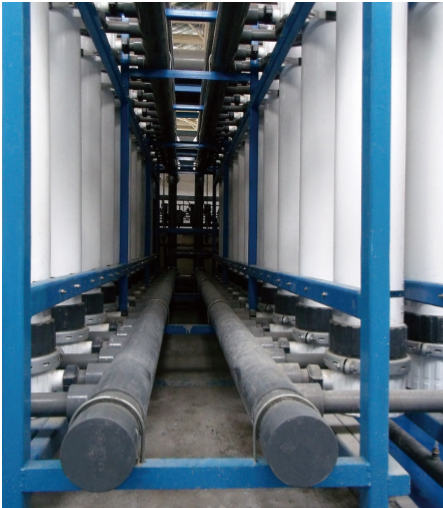

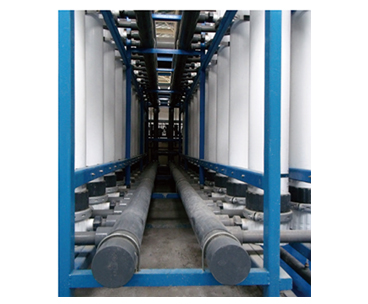

超滤机组
超滤因占地面积小、易实现自动化控制、产水质量远优于传统预处理设备而被广泛应用于水处理中, 尤其是大型水处理系统(>100T/Hr)。
特性优点
在常温和低压下进行分离,因而能耗低,从而使设备的 运行费用低。
设备体积小、结构简单,故投资费用低。
超滤分离过程只是简单的加压输送液体,工艺流程简单, 易于操作管理。
超滤膜是由高分子材料制成的均匀连续体,纯物理方法过 滤,物质在分离过程中不发生质的变化,并且在使用过程 中不会有任何杂质脱落,保证超滤液的纯净。

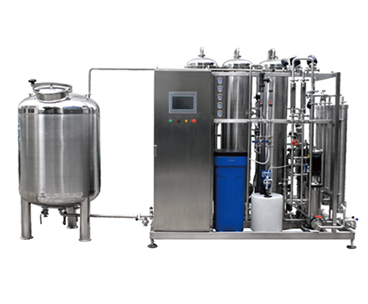

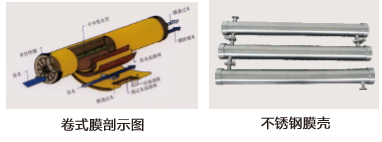

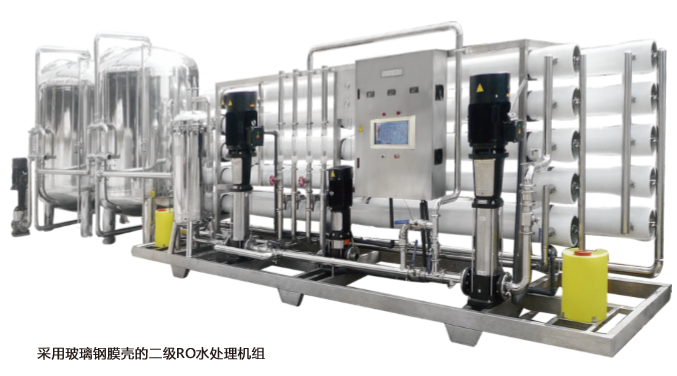

反渗透(RO)系统
反渗透技术是当前世界上最先进、最有效、最节能的膜分享技术,广泛应用于制水、浓缩等工艺。由于反渗 透技术的自动化控制方便、占地面积小、投资低、产品性能稳定,在食品、制药、化工、电子行业的制水系 统中已经离不开RO系统。尤其是消毒型RO膜的推广,使药用纯化水系统消毒后可以很快安全恢复生产。
特性优点

工艺先进、流程合理,结构紧凑,造型美观,可移动型;
丹麦GRUNDFOS立式多级高压泵,运行稳定、可靠;
RO系统与紫外灭菌及动力泵、阀联锁监测、报警自动程 控控制(PLC),保证出水质量和运行安全;
机组选材、制作和出水质量均符合GMP要求;
运行费用低、经济;面板触摸屏式计量、监测、报警控制, 操作方便。

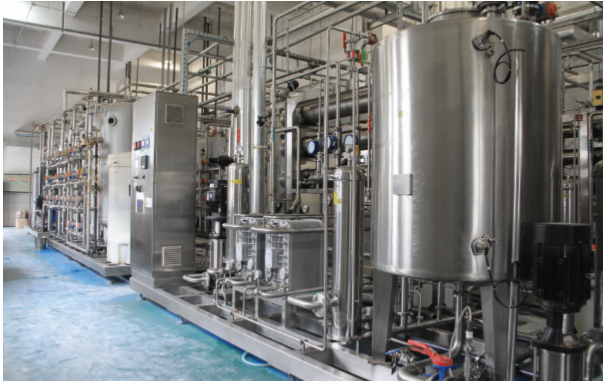

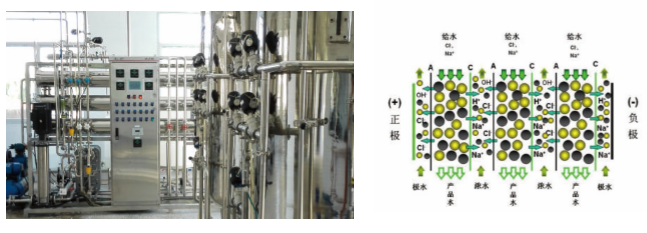

EDI系统
EDI是一种离子交换技术、离子交换膜技术和离子电场迁移技术三者巧妙结合的超纯水制造技术。 水进入EDI膜堆,主要部分注入淡水室(树脂、膜内部),离子在树脂的吸附和直流电场电压共同 作用下定向透过阴、阳极膜,而另一部分沿浓水室(膜外侧),带走透过的离子。留下的无离子水 收集起来,作为产水。
特性优点
最稳定及符合工业级需求之最佳原件;
百分之百避免漏水之运转设计;
极简易之配管及回路设计需求;
膜块设计最高可承受工作压力100psi;
高温专用膜块最高可承受工作温度80℃;
完全无需停机再生,不影响制程;
无需使用酸碱再生也无废水排放。

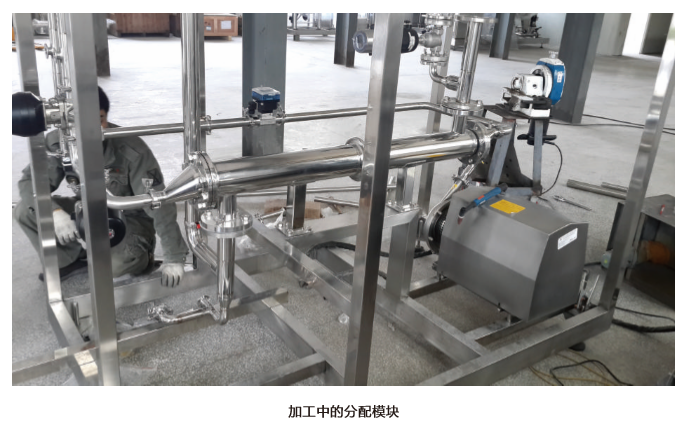

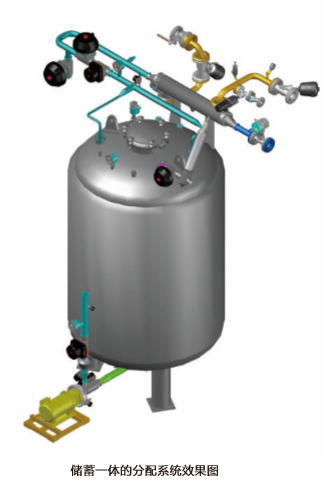

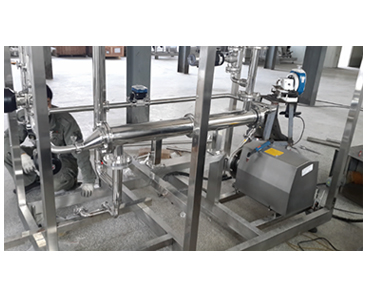

分配系统
纯化水/注射用水分配是水系统最重要的环节,一般由 储罐、泵、加热系统、监测仪表和控制系统组成。 所有与水接触全采用316L材质不锈钢配件和管道。可 完全在工厂做完FAT测试。
特性优点
储罐内壁镜面机械抛光或电解抛光可达0.3μm,让
微生物无处着床;
带排净的卫生级输送泵、双板换热器、排放/回流阀
及控制仪表等集成到一个支架;
变频器通过回水流速反馈控制输送泵的频率;
回水电导率控制排放阀/回流阀的切换;
全自动PID控制加热消毒/保温(注射用水)功能工
艺管道按要求设计坡度,自动管焊机焊接,内窥镜
检测;
完整的工艺验证,让用户完全无忧。
